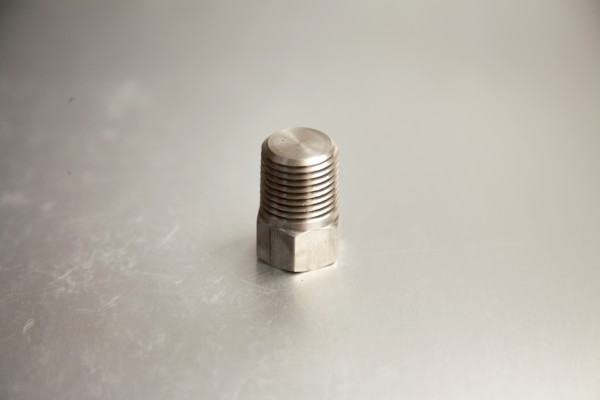

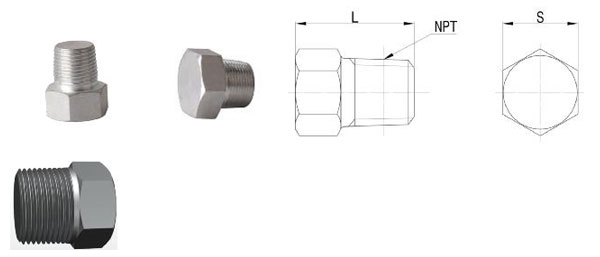

1、絲堵(螺塞)照片和簡圖：
2、材料配置明細欄：
|
常用材料配置分類 |
零件名稱 |
材質 |
表面處理 |
|
CR |
絲堵 |
Q235 |
鍍鋅或鍍鎳 |
|
CD |
絲堵 |
A105 |
鍍鋅或鍍鎳 |
|
CE |
絲堵 |
LF2 |
鍍鋅或鍍鎳 |
|
AA |
絲堵 |
304 |
-- |
|
AB |
絲堵 |
316 |
-- |
|
FA |
絲堵 |
F51 |
-- |
|
FB |
絲堵 |
F53 |
-- |
|
FC |
絲堵 |
F55 |
-- |
|
NA |
絲堵 |
N06625 |
-- |
|
NB |
絲堵 |
N08825 |
-- |
3、規格型號：
|
NPT螺紋規格 |
型號 |
S |
L |
|
1/16-27 NPT |
SZ1-A |
S9(S11) |
15 |
|
1/8-27 NPT |
SZ1-B |
S11 |
16 |
|
1/4-18 NPT |
SZ1-C |
S14(S17) |
22 |
|
3/8-18 NPT |
SZ1-D |
S19 |
25 |
|
1/2-14 NPT |
SZ1-E |
S22 |
31 |
|
3/4-14 NPT |
SZ1-F |
S27 |
33 |
|
1-11 1/2 NPT |
SZ1-G |
S34(S36) |
40 |
4、備注：
①例如產品型號“SZ1-E-CE”表示：絲堵SZ1系列，NPT1/2規格，材料CE配置；
②其它詳見《絲堵技術參數及說明》。
《絲堵技術參數及說明》
1、適用范圍：
應用于平板閘閥、管線閥門、球閥、旋塞閥及注脂密封閥門等油膽輔助密封裝置。
2、執行標準：
此系列產品按照美國石油協會API-6A和API-6D標準設計制造。
3、技術參數：
項目
參數
備注
適用溫度
-50℃～200℃
根據材質性能
適用介質
液體或氣體
--
4、用途：
安裝于閥門底部，用于閥門內腔排除污物。
5、說明：
①表面涂鍍：碳鋼為鍍鋅(Fe/Ep、Zn8～18)或鍍(涂)鎳(Fe/Ep、Cu8Ni8b)
②客戶有其它需要材料(優質碳素結構鋼、合金結構鋼，不銹鋼有馬氏體型、奧氏體型、沉淀硬化型、鐵素型、奧氏體-鐵素型、耐腐蝕合金型、)、材料規格、外型尺寸、長度、安裝聯接螺紋、表面涂鍍等時另商定。
③在客戶沒有規定的情況下產品表面材質標識按我司標準執行。
6、型號編制說明：
6.1、型號編制： SZ 1 - E × 034 AB
6.2、排列順序號： ① ② ③ ④ ⑤ ⑥
① 代表該系列產品代號；
②代表產品結構形狀類別（該系列產品中的一種結構形狀，為“1”系列產品）；
③分隔符號；
④代表聯接螺紋（1/2"-14NPT）；
⑤代表產品總長度（mm），取整數，不足三位數前面加“0”
⑥代表材料配置簡寫（AB類配置為316）；
